云顶国际官方网站 红外热成像机芯详解

什么是红外辐射

自然界中的一切温度高于绝对零度(-273℃)的物体，每时每刻都辐射出载有特征信息的红外线。红外热成像技术将不可见的红外辐射转换成肉眼可见的红外热像图。

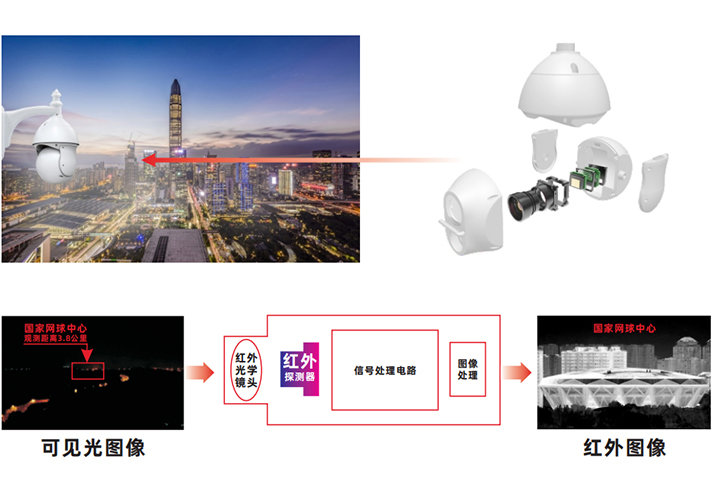

红外热成像机芯与红外热成像探测器的关系

红外热成像探测器加红外镜头、信号处理电路、图像处理就是红外热成像机芯产品了。

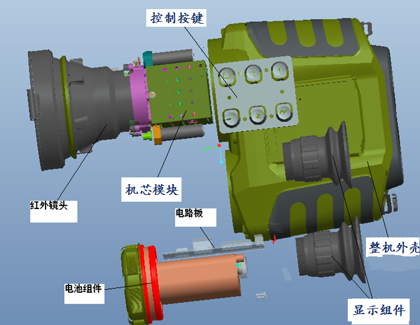

红外机芯与红外热成像整机系统的关系

红外机芯再加上控制按键、电池组件、整机外壳、显示组件等就构成了红外热成像整机系统。

红外机芯组件每部分的功能

• 红外镜头收集来自物体的红外辐射并汇聚在红外探测器上；

• 红外探测器将强弱不等的辐射信号转换成相应的电信号；

• 信号处理板包含的功能：探测器驱动以及探测器输出信号的采集并转换成数字信号（探测器输出的原始数据，不做任何处理）；

• 图像处理：接收信号处理过的原始数据进行图像细节增强等一系列图像处理算法，可最终在显示器上输出便于分析的红外热像图。

X16、Y16、Y8数据的区别

• X16数据：探测器输出的数据经过采样之后叫 X16数据（也叫探测器原始数据）；

•  Y16数据：X16数据经过NUC校正（包含两点校正与单点校正）以后的数据叫 Y16数据；

• Y8数据： Y16数据经过图像映射到 8位灰度图像数据，并经过图像算法处理之后的数据，称为Y8数据。

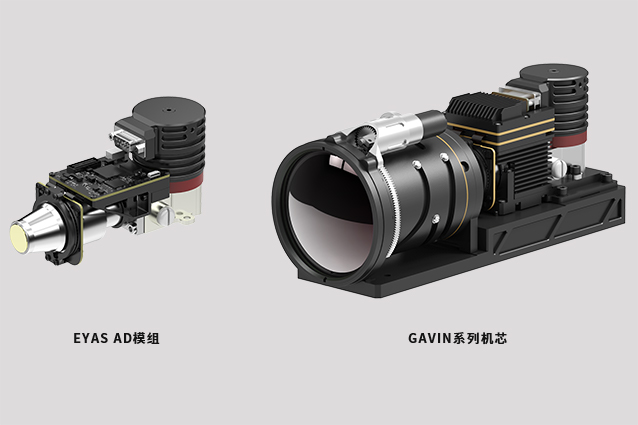

云顶国际网页制冷红外EYAS AD模组和GAVIN系列机芯的最大区别

• AD模组实现的功能是输出X16数据。

• GAVIN机芯实现的功能是输出Y8数据。
